DISPLAY PORT

دیسپلی پورت (DisplayPort) چیست ؟

دیسپلی پورت (display port) یکی از نسل جدید پورت ارتباطی است که در بروز ترین کامپیوترها،کارت های گرافیک، لپ تاپ ها و دیگر... دستگاه استفاده می‌شود. وشاید ممکن بعدها جایگزین hdmi شود. دیسپلی پورت تحت نظر اتحادیه استانداردهای الکترونیکی ویدئو یا VESA توسعه یافته است و توسط همین اتحایه کنترل می‌شود. درسال 2006 دیسپلی پورت به عنوان جایگزینی مناسب برای پورت آنالوگ VGA (Video Graphic Array) که درسال 1987معرفی شده بود و همچنین پورت DVI ( Digital Video Interface) که درسال 1999 معرفی شده بود، معرفی شد.

دیسپلی پورت (Display Port) چگونه کار می‌کند ؟

در سطح پایه، دیسپلی پورت (Display Port) درست مانند هر اتصال کننده داده صوتی دیگر کار می‌کند. یک سر کابل را به دستگاه خود وصل می‌کنید،مانند لپ تاپ ورایانه یا کارت گرافیک، و سر دیگر را به صفحه نمایش خود. ممکن است دستگاه ها یکدیگر را شناسایی کرده و به طور خوکار موارد را پیکره بندی کنند، اما ممکن است لازم باشد از یک کنترل کننده از راه دور یا کنترل کننده های روی مانیتور خود برای انتخاب دستی ورودی پورت نمایشگر استفاده کنید. همچنین ممکن است لازم باشد به صورت دستی وضوح و رفرش (تازه سازی) صحیح را برای نمایشگر خود تنظیم کنید.

دیسپلی پورت برای چه چیزی استفاه می‌شود ؟

کانکتورهای دیسپلی پورت (display port) را روی کارت های گرافیکی پیشرفته،لپ تاپ های خاص و بسیاری از مانیتورهای توانمندی که وضوح و نرخ تازه سازی(رفرش) بالاتر را پشتیبانی می‌کنند، پیدا خواهید کرد. این استاندارد همچنین در برخی از پورت های USB-C ودر هر رابطه گنجانیده شده است. به ویژه آخرین نسل تاندربولت 3 و تاندربولت 4 و همچنین USB 4 که برروی جدیدترین و بهترین لپ تاپ ها که طیف وسیعی را تولید می‌کند.یک راه آسان برای درک نحوه کار این است که اگرچه USB-C و تاندربولت 3 از کانکتوری متفاوت از پورت نمایش استفاده می‌کنند، فناوری یا پروتکل زیربنایی پورت نمایش برای ارسال اطلاعات ویدیویی از طریق آن پورت ها استفاده می‌شود. این خبر خوبی برای دارندگان لپ تاپ های جدیدتراست که فقط دارای چند پورت USB-C هستند،زیرا هنوز هم می‌توان آنهارا با استفاده از آداپتورهای نمایشگر USB-C یا آداپتورهای Thunderbolt3 به displayport و سایر نمایشگرها متصل کرد. اگرچه با پیشرفت فناوری رایج تر می‌شود، اما دیسپلی پورت معمولا در دستگاه های سطح بالاتری یافت می‌شود که به نوع پهنای باند و پشتیبانی از ویژگی هایی که بیشتر به hdmi نیاز دارند. این معمولا به معنای دستگاه ها و سخت افزار های بازی پیشرفته هستند. گیمرها لزوما مجبور نیستند از آن پورت استفاده کنند، اما مگر اینکه مانیتور یا تلوزیون آنها از جدیدترین استاندارد HDMI 2.1 نیز پشتیبانی کند. نمایش پورت عملا اجباری است، زیرا این تنها تکنولوژی است که از رزولوشن بالا و رفرش بالا به طور همزمان پشتیبانی می‌کند. مانند 4K 120Hz و در نمایشگر 2.0/2.1 حتی تا 4k 240. تکنولوژی دیسپلی پورت هم برای اتصالات صفحه نمایش خارجی و هم برای اتصالات داخلی کار می‌کند. به همین دلیل است که با استفاده از فناوریiDP به عنوان رابط بین بسیاری از کنترلرهای سیستم روی تراشه تلوزیون دیجیتال و کنترل کننده Panels Timing آنها عمل می‌کند.

کاربرد های دیسپلی پورت

• اتصال لپ تاپ به پرژکتور : برای به اشتراک گذاشتن محتوای لپ تاپ و کامپیوتر خود می‌توانید از پورت دیسپلی (DisplayPort ) به پرژکتور و غیره ازاین پورت استفاده کنید.
• اتصال تلوزیون به کامپیوتر: این یکی از مرسوم ترین بکارگیری پورت دیسپلی است و این طریق شما می‌توانید مانیتور خودرا به  لپ تاپ و کامپیوتر خود متصل کنید و از کیفیت تصویر و پهنای باند بالا بهره وری لازم را ببرید.

دیسپلی پورت 144Hz را پشتیبانی می‌کند ؟

پاسخ ساده به این سوال این است که بله!و حتی با وضوح های متعدد. حتی نمایشگر 1.0 و1.1 قادر به پشتیبانی از 144 هرتز در وضوح 1080p در هنگام استفاده از حالت نرخ بیت بالا (HBR) نسل اول بودند. اتصالات دیسپلی پورت های بعدی حتی همه کاره تر هستند. displayport 1.2 می‌تواند رزولوشن های 1080p و 1440p را در 144 هرتز تولید کند.درحالی که displayport 1.3, 1.4 پهنای باند را افزایش داده تا 240 هرتز در همان وضوح و تا 120 هرتز در 4k را مدیریت کند. استاندارد displayport2.0 که در ژوئن 2019 تصویب شد ،پهنای باند را تا سه برابر افزایش می‌دهد و پشتیبانی از وضوح های بسیار بالاتر (10k,16k) و همچنین رفرش سریع تر در مانیتورهای متعدد را ممکن می‌سازد. در صورت استفاده 8bpc، می‌تواند دو نمایشگر 4k را تا 144 هرتز اجراکند. در حال حاضر کابل های دیسپلی پورت 1.4 برخی از توانمندترین کابل های موجود در بازار باقی مانده است. اما دیسپلی پورت 2.0 و حتی دیسپلی پورت 2.1 در برخی دستگاه ها ظاهر می‌شود بنابراین، نمایشگرهای پشتیبانی کننده displayport 2.0 خیلی عقب نخواهند بود. در آینده، هنگامی که displayport 2.1 رایج تر شود، ممکن از افرادی بپرسند " آیا displayport 144 Hz را پشتیبانی می‌کند"، " آیا displayport 240 Hz را پشتیبانی می‌کند ؟ زیرا مانیتورها هروز پیشرفته تر می‌شوند.

دیسپلی پورت از چند هرتز پشتیبانی می‌کند؟

هنگامی که در رابطه با هرتز دیسپلی پورت صحبت می‌کنیم.آنچکه واقعا به آن اشاره میشود  نوع رفرش مانیتور است.که دیسپلی پورت از آن پشتیبانی می‌کند. دریک مفهوم بسیار وسیع تر،displayport تقریبا از هر رزولوشن از 30 هرتز تا 240 هرتز پشتیبانی می‌کند.اما وقتی نوبت به سخت افزار خاص می‌رسد که چند هرتز از آن را پشتیبانی می‌کند، واقعا به تعداد مانیتورهای که درحال اجرا است که رزولوشن آنها تنظیم شده است و از چه نسخه ای از کانکتور دیسپلی پورت استفاده می‌کنید بستگی دارد. display 1.4 متداول ترین رابط ویدیویی است که در مانیتورهای بازی و کارت های گرافیک یافت می‌شود. از همان رزولوشن دیسپلی پورت 1.3 (بدون فشرده سازی) پشتیبانی می‌کند. و می‌تواند 4k را با فرکانس 120 هرتز،دو نمایشگر 4k را با فر کانس 60 هرتز و حداکثر چهار نمایشگر با رزولوشن 2.560x1.600 در 60 هرتز را مدیریت می‌کند. با DSC نیز همان رزولوشن را ارائه می‌دهد و پشتیبانی می‌کند اما با طیف رنگ بهتر. هر نسخه 1.2 دیسپلی پورت قادر به ارائه 240 هرتز با وضوح 1080P بوده است

دیسپلی پورت (DISPLAY PORT) دارای 5 نسخه است که عبارتند از :

• دیسپلی پورت 1.0 : اولین نسخه دیسپلی پورت که درسال 2006 منتشر شد
• دیسپلی پورت 1.1 : این نسخه در سال 2007 منتشر شد و پشتیبانی ازصدای دیجیتال به آن اضافه شد.
• دیسپی پورت 1.2: این نسخه در سال 2009 منتشر شد و پهنای باند آن افزایش یافته و از پشتیبانی از 3D به آن اضافه شده است
• دیسپلی پورت 1.3: این نسخه در سال 2914 منتشرشده است و پشتیبانی از HDR و FREE SYNC را اضافه کرده است
• دیسپلی پورت 1.4: این نسخه در سال 2016 منتظر شد و پهنای باند آن به شدت افزلایش یافته است که از رزولوشن 8K هم پشتیبانی می‌کند.

استاندارد دیسپلی پورت (DisplayPort)

مینی دیسپلی پورت یک استاندارد ارائه شده دریال 2008 از طرف اپل است که دریک مدت کوتاه بعد از معرفی مینی دیسپلی، شرکت اپل لایسنس استفاده از فناوری این کانکتور را اعلام کرد.

درسال 2014 تاندربولت را به عنوان جایگزین مینی دیسپلی پورت (mini display port) با اضافه کردن پشتیبانی اتصالات دیتا PCI Express اعلام کرد.

میکرو دیسپلی پورت (micro displayPort) برای دستگاهی استفاده می‌شود که کانکتور آن بسیار کوچک است مثل تلفن همراه،اولترابوک،تبلت و غیره... استفاده می‌شود.

SlimPort همانند Mobolity DisplayPort است. اسلیم پورت ها یک استاندارد برای رابط های صوتی و تصویری تلفن همراه است. این رابط امکان برقراری اتصال بین موبایل وHDTV را فراهم می‌کند. به وسیله اسلیم پورت انتقال تصویر تا کیفیت 4K-UtraHD و با هشت کانال صدا را از طریق پورت MICRO-USB انجام داد.. محصولات اسلیم پورت از اتصال VGA,DisplayPort,HDMIC بدون هیچ مشکلی پشتیبانی می‌کنند.

+

DisplayPort (دیسپلی پورت) یک فناوری جدید تر نسبت به اچ دی ام ای (hdmi) است. این دیسپلی ها در دو سایز استاندارد قابل اجرا است و مینی دیسپلی ها در 4 ورژن 1.2،1.3،1.4 و 2 درحال عرضه است.

ورژن 1.2 از رزولوشن 4k با رفرش 60Hz، ورژن 1.3 از رزولوشن 4k تا 120Hz پشتیبانی می‌کند که حتی از رزولوشن 8k با رفرش ریت 30Hz ساپورت می‌کند. ورژن 1.4 از رزولوشن 8k از 60Hz پشتیبانی می‌کند که ویژگی hdr هم با آن اضافه شده است. ودر ورژن 2.0 است مشخص شده است که نسبت به HDMI یک برتری بهتری در رزولوشن دارد. که حتی تصاویر می‌توانند با کیفیت 16K با رفرش 60Hz و قابلیت hdr را اضافه کرده که تصاویر با کیفیت خارق العاده به نمایش گذاشته می‌شود.

انواع دیسپلی پورت و نسخه های آن

• کابل DP 8K DisplayPort : این کابل برای hdr3 که جدید استاندارد در کارت های گرافیکی است کارایی درد که سرعت انتقال داده آن 32.4Gbps است.
• کابل Standard displayPort : این کابل مخصوص hbr است که سرعت انتقال آن 10.8Gpbs است نرخ بیت بالا به معنای صدای با کیفیت است
• کابل دیسپلی پورت(DisplayPort RBR) : پهنای باند این کابل 6.48 گیگابایت است که این کابل از بقیه نرخ انتقال اطلاعاتش پایین تر است.

از پورت دیسپلی شما می‌توانید به عنوان یک مبدل یا تبدیل  به HDMI ,VGA,DVI انتقال داده داشته باشید.

کمپانی بافو درصدد تولید مبدل های باکیفیت است اینبار کیفیت خودرا با تولید تبدیل های باکیفیت با ضخامت بالا به نمایش گذاشته است برای مشاهده مبدل های دیسپلی پورت و مینی دیسپلی بافو از لینک های زیر وارد شوید.

مشاهده انواع مبدل DisplayPort از لینک های موجود در ذیل استفاده کنید :

• تبدیل DisplayPort به DVI بافو

• مبدل دیسپلی پورت به VGA بافو

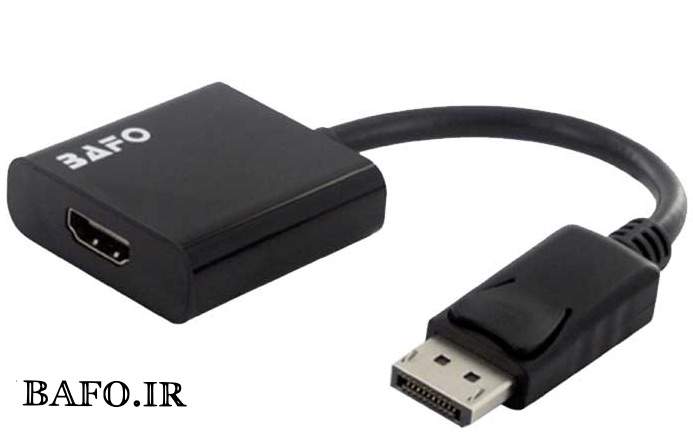

• تبدیل DisplayPort to HDMI بافو
